系統圖

  適用范圍：

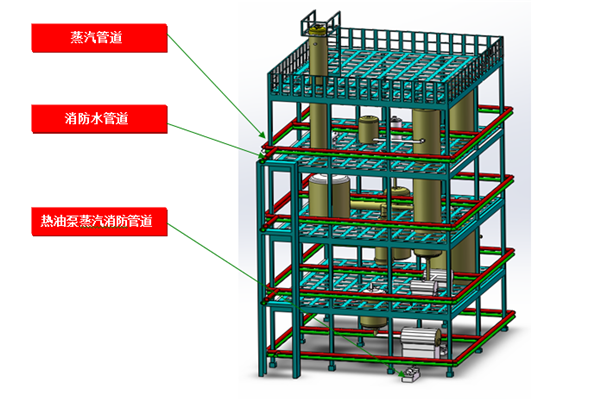

  適用于石化行業中甲/乙/丙類設備區、操作溫度等于或高于自燃點的氣體或液體設備區、甲/乙/丙類設備的多層框架或塔類聯合平臺、高溫油泵等的蒸汽滅火系統。
  執行標準：《石油化工企業設計防火規范》（GB50160）
  成套裝置：
  由供汽管道、供水管道、蒸汽霧化噴頭及附件（墊片、緊固件、管道支撐等）組成。
  裝置管道：
  被預制成若干管段，管段兩端為法蘭，部分管段上焊接有螺紋短管或支管，管段進行熱浸鍍鋅防腐處理。

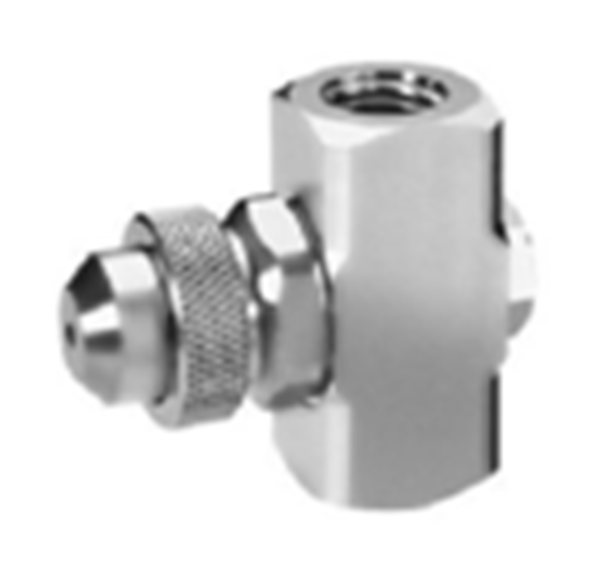

蒸汽霧化噴頭

  適用介質：1.0Mpa等級蒸汽。
  訂貨須知：公用工程中蒸汽類型、參數。

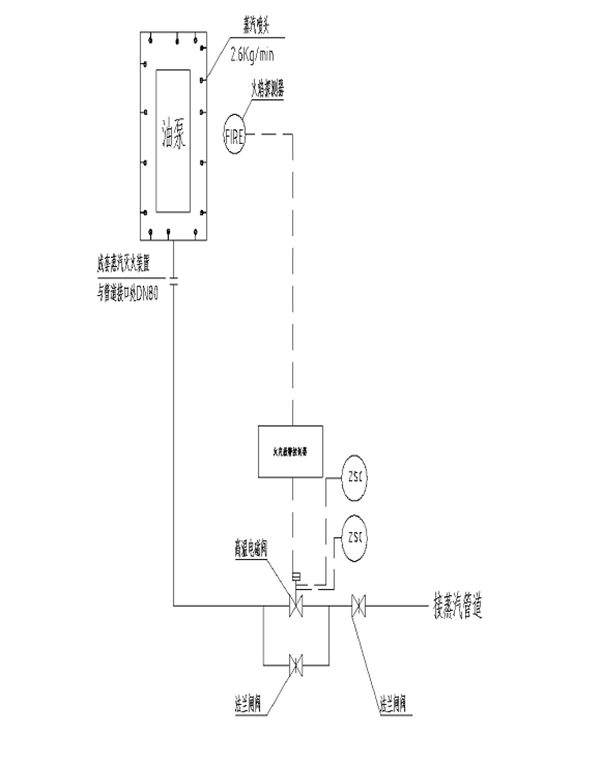

  一、 石化輸油（熱油泵）蒸汽自動滅火系統圖示意圖

  產品設計說明：
  1、一路進氣管采用304材質，進入本裝置的蒸汽進口壓力為0.5~1.0Mpa。3min內蒸汽濃度比達到大于35%。
  2、單層布置，蒸汽噴頭間距300mm,且一個水平方向一個垂直方向交叉布置保證蒸汽隔絕與密閉的效果。
  3、采用點式紅外線火焰探測器，防爆等級ExdIICT6。
  性能特點：
  1、 蒸汽滅火采用工作壓力為0.5Mpa以上不宜大于1Mpa的高壓飽和蒸汽。
  2、 水蒸氣系不燃的惰性氣體，也是一種廉價的滅火介質。它能稀釋或置換燃燒區內的可燃氣體和助燃氣體，并降低這兩種氣體濃度，從而達到有效窒息滅火的作用。
  3、 根據滅火實戰的經驗證明，當空間內的空氣中含有30%以上的水蒸氣時，即能熄滅油類火災。
  4、 要成功的淹沒滅火，不僅需向燃燒區內噴射足夠數量的蒸汽，而且要求在短時間內在燃燒區內迅速形成蒸汽幕，即在3min內達到滅火濃度。

型號：125-150-280    尺寸：1900 x 1100 x 1600

  二、 石化輸油（熱油泵）水霧自動滅火系統圖示意圖
  產品設計說明：
  1、 管線采用鍍鋅鋼管。
  2、 單層水霧噴頭，噴頭間距300mm，且一個水平方向一個45°方向交叉布置保證密閉效果。
  3、 根據滅火實戰的經驗證明，當空間內的空氣中含有30%以上的水蒸氣時，即能熄滅油類火災。
  4、 要成功的淹沒滅火，不僅需向燃燒區內噴射足夠數量的蒸汽，而且要求在短時間內在燃燒區內迅速形成蒸汽幕，即在3min內達到滅火濃度。
     （注：工作原理同蒸汽自動滅火系統）

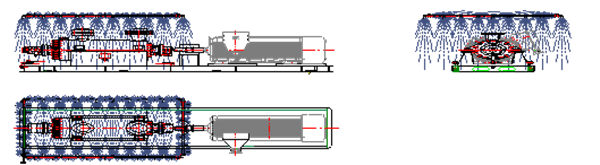

水霧滅火系統噴頭布置安裝示意圖

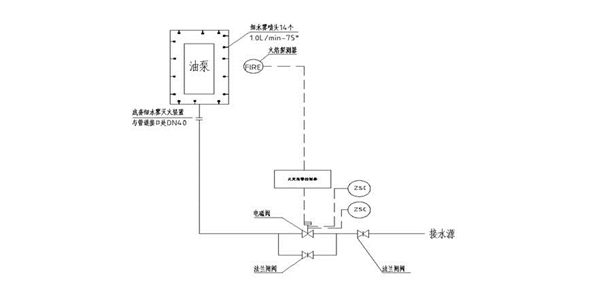

  三、石化輸油（熱油泵）細水霧自動滅火系統圖示意圖
  性能特點：
  1、 細水霧系統的應用：根據NFPA750規范目前國際上常用的場所：電力變壓器的儲油坑、石化行業的燃料和供料泵、潤滑油剎車器、儲油罐。

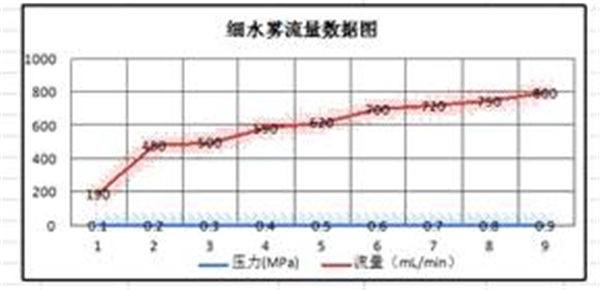

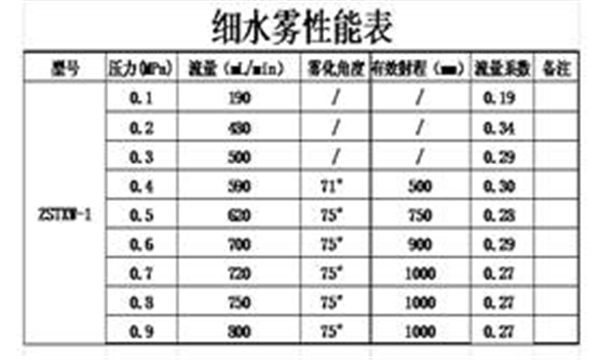

  2、 細水霧滅火系統滅火強度為0.9-1.5L/min.m2。
  3、 細水霧滅火機理：細水霧滅火可確認的是冷卻作用和窒息作用并存，冷卻作用因為水滴粒徑的減小，單位體積水表面加大，水與火災現場的熱量交換加快，使火災現場盡快降溫，而其到滅火作用：水吸熱后迅速汽化變成蒸汽，其體機增大1700倍，產生的水蒸氣更多，從而起到窒息滅火的作用。

（注：工作原理同蒸汽自動滅火系統）
